Comment les feux d’avertissement à LED peuvent-ils améliorer la visibilité, la sécurité et la conscience opérationnelle du véhicule ?

Quel est le véritable objectif de l’éclairage d’avertissement du véhicule ?

L'éclairage d'avertissement est fondamentalement un système de communication visuelle. Son rôle est d'attirer l'attention appropriée et d'aider les gens autour à comprendre qu'un véhicule a une condition de fonctionnement particulière.

Un signal d'avertissement peut indiquer qu'un véhicule répond à une urgence, travaille au bord d'une route, se déplace lentement, entretient une infrastructure, circule dans une zone de travail temporaire, remorque du matériel ou effectue une autre tâche qui nécessite une vigilance accrue de la part des personnes à proximité.

Cela rend l'éclairage d'avertissement différent de l'éclairage ordinaire du véhicule. Les phares, les feux stop, les clignotants et les feux de position communiquent principalement les fonctions normales du véhicule. Un système d’avertissement ajoute une autre couche d’informations sur l’état du véhicule ou son environnement d’exploitation.

La distinction devient particulièrement importante lorsqu'un véhicule évolue dans plusieurs environnements. Un camion utilitaire peut traverser une ville pendant la journée, s'arrêter au bord d'une route le soir, pénétrer dans une zone de construction et travailler à proximité de piétons ou de machines. Un même véhicule physique peut donc nécessiter une visibilité depuis plusieurs directions dans des conditions d'éclairage de fond très différentes.

L’un des malentendus les plus courants est que les performances des alertes sont simplement une question de luminosité. En réalité, la visibilité utile dépend de la luminosité, de l'angle de vision, du contraste de l'arrière-plan, du comportement du flash, de la conception des lentilles, de la hauteur de montage, de la géométrie du véhicule, de la météo et de l'environnement visuel entourant le véhicule.

Un module très lumineux monté derrière un obstacle peut produire une couverture d'avertissement moins utile qu'un système moyennement puissant positionné correctement autour du véhicule. De même, un signal qui semble impressionnant dans un atelier sombre peut se comporter différemment en cas de soleil, de fortes pluies, de brouillard, de poussière ou dans un environnement contenant plusieurs sources de lumière vive.

Quelles configurations de voyants d’avertissement sont disponibles ?

Les systèmes d'avertissement de véhicules modernes sont disponibles sous plusieurs formes physiques. Chaque configuration est conçue autour d'une exigence d'installation différente, et les véhicules professionnels combinent souvent plusieurs types pour obtenir une couverture plus large.

Barres lumineuses montées sur le toit

Les barres lumineuses sont généralement installées sur le toit et peuvent contenir plusieurs modules optiques disposés pour fournir une couverture vers l'avant, l'arrière et les côtés.

Leur position élevée peut aider le signal d'avertissement à rester visible au-dessus des autres structures du véhicule. Cependant, la position de montage sur le toit expose également le produit au vent, aux intempéries, aux vibrations et à une hauteur totale accrue du véhicule.

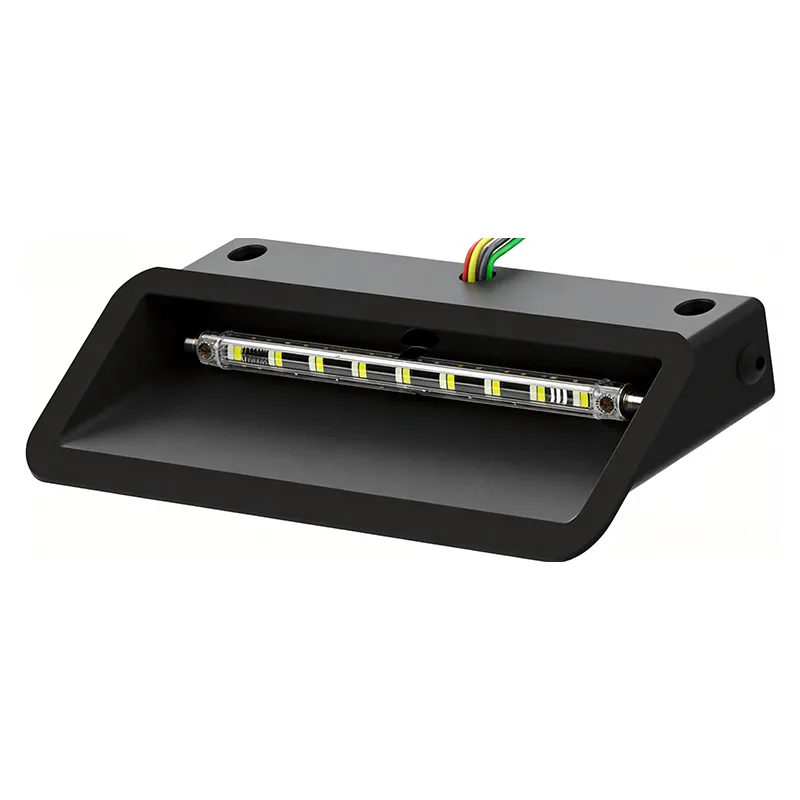

Phare compact

Les phares sont des modules individuels plus petits qui peuvent être répartis autour du véhicule. Ils sont souvent utilisés dans les ouvertures de calandre, les pare-chocs, les panneaux latéraux, la carrosserie arrière, les zones de rétroviseurs ou à d'autres endroits où une grande barre lumineuse n'est pas pratique.

Les phares distribués peuvent être particulièrement utiles pour combler les lacunes de visibilité créées par la carrosserie ou l'équipement.

Balises

Les balises sont généralement positionnées à un point élevé et fournissent un signal d'avertissement très reconnaissable. Leur forme cylindrique ou compacte leur permet d'être montés sur les toits des véhicules, les structures d'équipement ou les plateformes spécialisées.

Systèmes de cachette

Les modules cachés sont installés derrière les structures existantes du véhicule, permettant à la fonction d'avertissement de rester visuellement discrète lorsqu'elle n'est pas utilisée. L'installation nécessite un examen attentif du dégagement optique, de la dissipation thermique, du câblage et de l'accès pour l'entretien.

Systèmes montés sur visière

Des unités de visière sont installées à l’intérieur du véhicule, près de la zone supérieure du pare-brise. Ils peuvent fournir un éclairage d’avertissement avancé tout en conservant un encombrement d’installation compact.

Le principal problème est de s’assurer que le système ne crée pas de réflexions excessives ni n’interfère avec la visibilité de l’opérateur.

Systèmes d'avertissement directionnels

Les systèmes directionnels utilisent des séquences contrôlées pour communiquer un mouvement vers la gauche, la droite ou le centre. Ils sont particulièrement pertinents pour les véhicules de service routier, les véhicules de gestion du trafic, les camions de dépannage et les véhicules de travail circulant autour des zones de circulation active.

Il n’existe pas de configuration unique adaptée à chaque véhicule. La sélection doit commencer par le problème de visibilité qui doit être résolu, puis identifier quel dispositif physique peut résoudre ce problème le plus efficacement.

Un gros camion de travail peut utiliser une barre lumineuse surélevée ainsi que des phares avant et arrière, tandis qu'un véhicule de service compact peut s'appuyer principalement sur une calandre discrète et des modules arrière. Le facteur important est la couverture, et pas seulement la quantité de produit.

Pourquoi l'optique, les modèles de flash et les angles de vision sont-ils importants ?

La visibilité des avertissements dépend fortement de la conception optique. L'usager de la route environnant peut voir le véhicule directement devant lui, sous un angle, de côté ou de derrière. Le système d’alerte doit donc offrir une visibilité significative dans les directions importantes.

Répartition du faisceau

Les lentilles optiques, les réflecteurs, la disposition des LED, l'orientation du module et la géométrie du boîtier déterminent la manière dont la lumière émise se propage. Un éclairage orienté vers l'avant est optimisé différemment d'un module destiné à fournir une large couverture latérale.

Un système pratique devrait minimiser les zones faibles inutiles. C'est pourquoi la répartition de la lumière doit être évaluée selon les angles de vision pertinents plutôt que depuis une seule direction privilégiée.

Angle de vision

La carrosserie du véhicule peut créer des obstructions optiques inattendues. Une unité montée sur une calandre peut très bien fonctionner de face tout en offrant une visibilité limitée sous un angle latéral. Une barre de toit peut offrir une large couverture tout en laissant des espaces à proximité du véhicule.

La cartographie du véhicule à partir de plusieurs points de vue avant l'installation peut révéler ces zones.

Modèles de flash

Le clignotement rend l’éclairage d’avertissement visuellement distinct de nombreux feux de véhicule ordinaires. Différents motifs peuvent prendre en charge différents états de fonctionnement ou créer une plus grande séparation visuelle de l'arrière-plan.

Cependant, une complexité excessive des modèles peut créer un autre problème. Les opérateurs peuvent avoir des difficultés à se rappeler quel modèle correspond à une fonction particulière. Un ensemble plus restreint de modes clairement définis peut souvent s’avérer plus pratique qu’une bibliothèque de modèles inutilement volumineuse.

Synchronisation

Lorsque plusieurs modules fonctionnent comme un seul système, la synchronisation affecte le résultat visuel global. Les modules peuvent clignoter simultanément, alterner entre gauche et droite, balayer le véhicule ou fonctionner en groupes synchronisés séparés.

Conditions visuelles réelles

Les performances optiques doivent être prises en compte dans des conditions réalistes. La lumière du soleil, les phares, la chaussée mouillée, le brouillard, la poussière, les panneaux réfléchissants, la neige et les phares de travail à proximité peuvent modifier la façon dont les signaux d'avertissement sont perçus.

C’est pourquoi les résultats des laboratoires ne suffisent pas à raconter toute l’histoire. L'installation finale du véhicule détermine si la lumière atteint réellement le spectateur sous une forme utile.

Quelles conditions environnementales faut-il prendre en compte ?

Les équipements d'avertissement de véhicule fonctionnent dans des environnements qui peuvent être considérablement plus difficiles que les applications électriques intérieures. L'exposition extérieure peut inclure la pluie, les embruns routiers, la neige, la boue, la poussière, les vibrations, les rayons ultraviolets, les changements de température, les produits chimiques de nettoyage et les impacts mécaniques.

Exposition à l'eau

Les produits d'avertissement extérieurs doivent avoir un boîtier de protection adapté à leur installation prévue. L'eau peut pénétrer par les coutures, les connecteurs, les sorties de câbles, les interfaces de montage ou les joints endommagés.

La qualité de l’installation fait partie de l’équation de la protection de l’eau. Un boîtier peut être bien scellé en usine et néanmoins subir une entrée d'eau si l'acheminement des câbles, les trous de montage ou le placement des connecteurs sont mal gérés lors de l'installation.

Poussière et boue

Les véhicules de construction, agricoles, miniers, forestiers et industriels peuvent fonctionner dans des environnements contenant de la poussière, de la boue, du sable et des particules fines. Les lentilles doivent rester faciles à nettoyer et l'installation doit éviter les endroits inutilement exposés où la contamination peut s'accumuler.

Vibrations et chocs

Le mouvement des véhicules soumet les produits d’avertissement à des vibrations mécaniques. Les routes inégales, les opérations hors route, les équipements lourds et les déplacements fréquents des véhicules peuvent exercer une pression sur les supports, les fixations, les circuits imprimés, les connecteurs et les composants internes.

Température

Les véhicules peuvent être garés en plein soleil ou utilisés pendant des conditions hivernales froides. Le produit doit donc être sélectionné en fonction de la plage de températures de fonctionnement réelle, en particulier lorsqu'un clignotement continu ou fréquent est attendu.

Exposition aux UV

Les lentilles et boîtiers extérieurs peuvent être exposés à un rayonnement ultraviolet prolongé. La sélection des matériaux doit tenir compte de la résistance au jaunissement, à la fissuration, à la fragilisation et à la perte de clarté optique au fil du temps.

• Protection de l'eau :Faites correspondre le boîtier et la méthode d’installation à l’exposition réelle.
• Durabilité mécanique :Tenez compte des vibrations, des impacts, des chocs et des contraintes croissantes.
• Comportement thermique :Confirmez le fonctionnement dans la plage de température prévue.
• Résistance aux UV :Envisagez une exposition extérieure à long terme des objectifs et des boîtiers.
• Protection du connecteur :Protégez les entrées de câbles et les interfaces électriques avec autant de soin que le boîtier de la lampe.

Les évaluations environnementales doivent être interprétées en même temps que l'installation finale. Une évaluation de produit n'a de sens que lorsque la configuration installée préserve les conditions pour lesquelles le produit a été conçu.

Comment les systèmes d’avertissement peuvent-ils être intégrés dans différents véhicules ?

Chaque véhicule présente un problème d'avertissement différent. Les dimensions de la carrosserie, l'équipement, la vitesse de fonctionnement, l'environnement de travail et les exigences réglementaires peuvent modifier considérablement la configuration appropriée.

Véhicules de la flotte

Les flottes peuvent comprendre différents modèles de véhicules avec des toits, des calandres, des systèmes électriques et des dimensions de carrosserie différents. Une stratégie d'alerte standardisée doit donc définir des exigences fonctionnelles communes tout en permettant aux configurations physiques de s'adapter à chaque véhicule.

Construction et équipement lourd

Les équipements lourds peuvent avoir de grandes zones aveugles. Les modules d'avertissement peuvent devoir être positionnés au-dessus des cabines, autour des carrosseries des machines ou à proximité des structures arrière. Le matériel de montage doit être sélectionné en fonction des vibrations et des mouvements associés à la machine.

Applications agricoles

Le matériel agricole peut faire la transition entre les travaux sur le terrain et les déplacements sur route. L'équipement d'avertissement peut donc devoir rester visible autour des gros accessoires et des composants mobiles tout en survivant à la poussière, à la boue, au soleil, à l'humidité et aux longues périodes de fonctionnement.

Véhicules spécialisés

Les véhicules de service, de dépannage, de transport et municipaux peuvent nécessiter une combinaison personnalisée de barres lumineuses, de balises, de phares, de systèmes directionnels et de contrôleurs. Dans de tels cas, l’intégration spécifique à l’application est généralement plus appropriée que le recours à un seul agencement de produits génériques.

Dans toutes ces applications, le meilleur système commence par le scénario de fonctionnement du véhicule plutôt que par un catalogue de produits.

Quelles sont les erreurs de sélection les plus courantes ?

De nombreux problèmes du système d'avertissement surviennent lors de la sélection plutôt qu'après l'installation. Les erreurs les plus courantes consistent à se concentrer sur l’apparence ou la luminosité tout en négligeant la géométrie du véhicule, les exigences légales, l’exposition environnementale ou l’architecture de contrôle.

• Choisir uniquement par luminosité :Le résultat à lui seul ne détermine pas la couverture utile.
• Ignorer la position de montage :La carrosserie ou les équipements peuvent bloquer une lampe bien conçue.
• Utiliser une couleur inappropriée :Les exigences en matière de couleur varient selon l'application et la juridiction.
• Ignorer le contrôleur :Plusieurs modules d'éclairage nécessitent une logique de fonctionnement coordonnée.
• Ne pas tenir compte de l’exposition environnementale :La poussière, la boue, le sel, les vibrations et la température affectent la sélection des produits.
• Blocage de l'accès au service :Les équipements cachés deviennent difficiles à inspecter et à remplacer.
• Mélange de composants incompatibles :La tension, les connecteurs, l'architecture du contrôleur et les dimensions de montage doivent correspondre.
• Ajout de trop de modules :Plus de produits ne résolvent pas automatiquement une stratégie de mauvaise visibilité.

Le problème de la luminosité uniquement

Un système d'avertissement qui semble extrêmement lumineux dans une direction peut néanmoins produire une faible couverture latérale ou arrière. L’enveloppe de visualisation complète doit donc être considérée.

Le problème du produit unique

Une barre lumineuse de toit qui fonctionne bien sur un camion peut être inappropriée pour un véhicule de service compact. De même, un phare à calandre peut être idéal pour une forme de carrosserie et mal adapté à une autre.

Le problème de la couleur légale

La couleur doit être confirmée pour le marché de destination et le rôle du véhicule avant l'installation. Un produit étant physiquement capable de produire une couleur spécifique ne rend pas automatiquement cette couleur adaptée à chaque application.

Le problème de l'entretien

Les systèmes d'avertissement sont souvent installés dans des endroits difficiles car les points de montage les plus visibles ne sont pas toujours les plus faciles à entretenir. L'installation doit équilibrer la visibilité avec un accès raisonnable pour l'inspection, le nettoyage et le remplacement.

Que doit contenir une spécification technique pratique ?

Une spécification technique pratique transforme une exigence générale en matière de voyant d'avertissement en une configuration que les concepteurs, les fabricants, les installateurs et les opérateurs peuvent comprendre de manière cohérente.

Définir d'abord le véhicule

Les dimensions du véhicule, la structure du toit, les panneaux de carrosserie, les calandres, les porte-équipements, les rétroviseurs, les portes, les accessoires et les feux existants doivent être cartographiés avant que la disposition des avertissements ne soit finalisée.

Définir les conditions réelles de fonctionnement

La spécification doit identifier où et quand le système sera utilisé. Les travaux routiers de jour, les travaux de construction de nuit, les interventions d'urgence, les travaux agricoles sur le terrain, les entrepôts et les opérations des services municipaux peuvent nécessiter des stratégies d'avertissement très différentes.

Définir les zones de visibilité

Au lieu de simplement indiquer le nombre de lampes nécessaires, précisez quelles directions doivent rester visibles. Un plan technique peut identifier les exigences de couverture avant, arrière, latérale, surélevée et à courte portée.

Définir l'architecture électrique

La tension, les exigences de courant, le type de connecteur, l'emplacement du contrôleur, la protection des circuits, le routage des câbles et la mise à la terre doivent être identifiés avant le début de la production ou de la conversion du véhicule.

Définir les exigences du service

L'équipement d'avertissement doit rester pratique à nettoyer, inspecter, régler et remplacer. La spécification technique doit donc inclure les détails d’accès au service et d’installation, le cas échéant.

Un workflow de sélection pratique

1. Définir la fonction du véhicule :Établissez la raison pour laquelle un avertissement visuel supplémentaire est requis.
2. Itinéraire pour consulter la carte :Identifiez les besoins en matière de visibilité avant, arrière, latérale, élevée et de près.
3. Identifiez les obstacles :Vérifiez la carrosserie, les porte-bagages, les rétroviseurs, les outils, les accessoires et l'équipement.
4. Sélectionnez la configuration physique :Choisissez la combinaison appropriée de barres, de balises et de phares.
5. Confirmez la couleur et les motifs :Sélectionnez les modes de fonctionnement approuvés pour la destination et le rôle du véhicule.
6. Confirmer la compatibilité électrique :Vérifiez la tension, le câblage, les connecteurs, les fonctions du contrôleur et la protection des circuits.
7. Confirmer les exigences environnementales :Adaptez l’équipement à l’exposition à l’eau, à la poussière, aux vibrations, aux UV et à la température.
8. Documentation de révision :Assurez-vous que les dessins du produit, les informations de câblage, les détails de montage et la documentation de test correspondent à la configuration finale.

Ce flux de travail maintient la sélection des produits liée aux exigences réelles du véhicule. Il fournit également une base de communication plus claire entre les constructeurs automobiles, les exploitants de flottes, les intégrateurs, les équipes d'achat et les techniciens d'installation.

Comment une meilleure conception des avertissements peut-elle créer une communication plus claire avec le véhicule ?

Un éclairage d’avertissement efficace pour les véhicules est le résultat d’une ingénierie coordonnée plutôt que d’une spécification unique. La technologie LED constitue une base flexible, mais les performances finales dépendent de la conception optique, de la couleur, du comportement du flash, de la position de montage, de la logique de contrôle, de l'intégration électrique, de la protection de l'environnement et du véhicule lui-même.

Un camion de service routier peut avoir besoin d’une forte reconnaissance arrière et latérale lorsqu’il est arrêté à côté de la circulation. Un engin de chantier peut avoir besoin d’une couverture élevée autour d’une grande structure. Le matériel agricole peut nécessiter une visibilité d'avertissement autour des accessoires lors du travail dans des conditions météorologiques changeantes. Un véhicule d'urgence peut nécessiter plusieurs modules coordonnés avec des modes de fonctionnement clairement définis.

Ces scénarios démontrent pourquoi les équipements d'avertissement doivent être planifiés comme un système. Chaque module doit avoir une raison pour être installé. Chaque position de montage doit répondre à une exigence de visibilité. Chaque fonction du contrôleur doit correspondre à un besoin opérationnel.

Pour les exploitants de flottes et les intégrateurs de véhicules, cette approche facilite également la standardisation. Des exigences communes peuvent être établies pour les couleurs, les motifs, les contrôleurs, le câblage, les méthodes de montage, la protection de l'environnement et l'inspection tout en permettant à chaque plate-forme de véhicule d'utiliser une configuration adaptée à sa propre structure de carrosserie.

Pour les fabricants, le même principe permet une personnalisation plus utile. Au lieu de changer de composants sans objectif défini, un système personnalisé peut être développé autour d'un rôle spécifique du véhicule, d'une exigence de montage, d'une zone de visibilité, de conditions environnementales ou d'une architecture de contrôle.

En fin de compte, bien conçuFeux d'avertissement à LEDdevrait rendre un véhicule plus facile à reconnaître et son état de fonctionnement plus facile à comprendre. Le but n’est pas la démesure visuelle. L’objectif est une communication fiable, claire et correctement contrôlée entre le véhicule et les personnes qui l’entourent.
